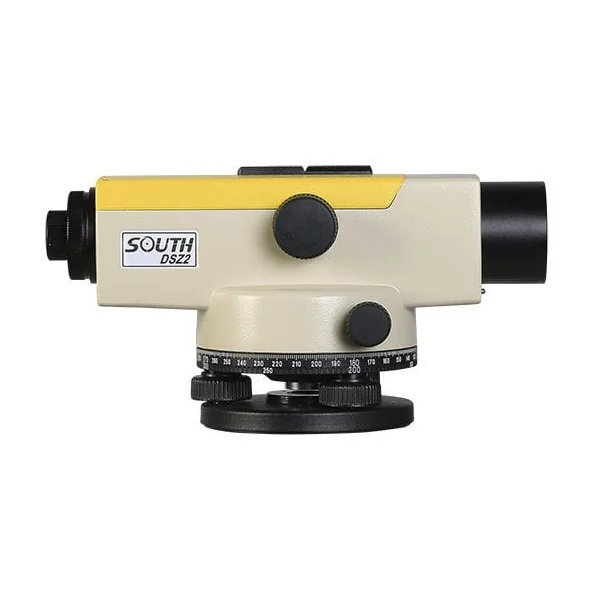

SOUTH DSZ2 – Nivel Óptico Automático de Alta Precisión

El nivel óptico automático SOUTH DSZ2 de GeoBauen representa la excelencia en mediciones de alta precisión para trabajos geodésicos y de ingeniería avanzada. Con 32 aumentos, apertura del objetivo de 45mm y precisión excepcional de 1mm sin micrómetro o 0.5mm con micrómetro de placa planoparalela, el DSZ2 está diseñado para nivelaciones de segundo orden y monitoreo de deformaciones estructurales. Su protección IP65 y compensador magnético de alta velocidad garantizan confiabilidad operativa en condiciones extremas, desde -30°C hasta +50°C, convirtiendo al DSZ2 en la herramienta preferida para proyectos que requieren máxima exactitud altimétrica.

Descripción Técnica Avanzada

El SOUTH DSZ2 incorpora un telescopio con imagen erecta y apertura de objetivo de 45mm que optimiza la captación de luz para trabajos en condiciones variables. El compensador automático de alta velocidad, con tiempo de inicialización menor a 2 segundos y rango de operación de ±14′, incluye botón pulsador para verificación automática del funcionamiento. El sistema óptico de 32X aumentos proporciona campo de visión de 2.3m a 100m, con distancia mínima de enfoque de 1.6m. La constante de multiplicación 100 y constante de adición 0 facilitan cálculos directos, mientras que el nivel circular con sensibilidad de 8’/2mm asegura nivelación precisa del instrumento.

Características Principales

El nivel SOUTH DSZ2 destaca por su versatilidad de precisión: 1mm de error medio en mediciones estándar y excepcional 0.5mm cuando se utiliza con micrómetro de placa planoparalela XSF1. Su círculo horizontal graduado en 360° permite mediciones angulares básicas, complementando las capacidades altimétricas. La protección IP65 garantiza operación confiable bajo lluvia, polvo y condiciones adversas típicas de obras de ingeniería. El compensador magnético con verificación por botón asegura estabilidad en entornos con vibraciones, mientras que el rango térmico operativo de -30°C a +50°C permite trabajos en cualquier condición climática.

Especificaciones Técnicas Detalladas

Aplicaciones Geodésicas y de Ingeniería

El nivel SOUTH DSZ2 es especialmente indicado para nivelaciones geodésicas de segundo orden, estudios de deformación estructural en presas y edificaciones críticas, monitoreo de subsidencias en túneles y excavaciones profundas, y control altimétrico en proyectos de ingeniería que requieren certificación de precisión. Su capacidad con micrómetro de placa planoparalela lo convierte en herramienta esencial para establecimiento de redes altimétricas regionales, control de calidad en fabricación de alta precisión, mediciones de asentamientos diferenciales en fundaciones, y trabajos geodésicos que demanden trazabilidad metrológica. La protección IP65 permite operación confiable en condiciones adversas típicas de proyectos de infraestructura mayor.

Recursos Técnicos y Documentación

GeoBauen proporciona acceso completo a ficha técnica SOUTH DSZ2, manual de operación con micrómetro y certificados de calibración. Para información sobre niveles ópticos, LEICA NA2 & NAK2 – Niveles de precisión geodésica y micrómetro de placa planoparalela XSF1, consultá el catálogo completo GeoBauen.

Buenas Prácticas Geodésicas – GeoBauen

Para obtener máxima precisión del SOUTH DSZ2, GeoBauen recomienda verificar el compensador mediante botón pulsador antes de cada sesión y permitir estabilización térmica de 10-15 minutos en cambios extremos de temperatura. Utilice el micrómetro de placa planoparalela XSF1 para trabajos que requieran precisión de 0.5mm, manteniendo lecturas equilibradas en distancia para minimizar errores sistemáticos. La protección IP65 permite operación bajo lluvia, pero evite exposición innecesaria a humedad extrema. GeoBauen proporciona servicios de calibración certificada anualmente y mantenimiento especializado para garantizar trazabilidad metrológica en aplicaciones geodésicas críticas.

Preguntas Frecuentes sobre SOUTH DSZ2

¿Cuál es la diferencia de precisión entre usar el SOUTH DSZ2 solo versus con micrómetro en GeoBauen?

El SOUTH DSZ2 solo ofrece precisión de 1mm por kilómetro, adecuada para trabajos de ingeniería general. Con el micrómetro de placa planoparalela XSF1, la precisión se eleva a 0.5mm por kilómetro, calificándolo para nivelaciones geodésicas de segundo orden y monitoreo de deformaciones estructurales que requieren máxima exactitud.

¿Qué significa la protección IP65 del nivel SOUTH DSZ2 y cómo beneficia los trabajos de campo?

La protección IP65 significa que el DSZ2 es totalmente hermético al polvo (nivel 6) y resistente a chorros de agua desde cualquier dirección (nivel 5). Esto permite trabajar bajo lluvia intensa, ambientes polvorientos y condiciones adversas de obra sin comprometer la precisión del compensador magnético o los componentes ópticos internos.

¿Incluye GeoBauen el micrómetro de placa planoparalela con el nivel SOUTH DSZ2?

GeoBauen ofrece el DSZ2 en dos configuraciones: básica con trípode JP3 y mira AGR5, o completa incluyendo el micrómetro XSF1. La configuración completa es recomendada para trabajos geodésicos de precisión, mientras que la básica es ideal para ingeniería civil estándar.

¿Cuál es el rango de temperaturas operativas del compensador del SOUTH DSZ2?

El compensador magnético del DSZ2 opera confiablemente entre -30°C y +50°C, cubriendo prácticamente todas las condiciones climáticas extremas. GeoBauen recomienda permitir aclimatación de 10-15 minutos en cambios de temperatura mayores a 20°C para mantener la estabilización del compensador y precisión óptima.

¿Ofrece GeoBauen servicios de calibración certificada para el nivel SOUTH DSZ2?

GeoBauen proporciona servicios completos de calibración certificada trazable, verificación del compensador, ajuste del micrómetro XSF1 y emisión de certificados según estándares internacionales. La calibración anual es recomendada para mantener la precisión de 0.5mm requerida en aplicaciones geodésicas y monitoreo de deformaciones estructurales.
