Detector de tuberías y cables · RX + TX
Detectar antes de excavar.

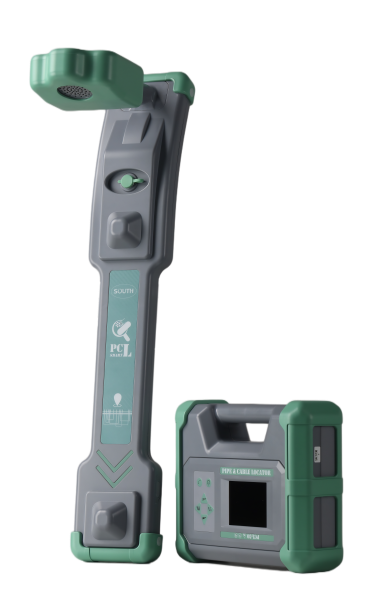

SOUTH PCL30 localiza la trayectoria y profundidad de cables y tuberías metálicas enterradas. Combina receptor, transmisor y registro de campo para convertir una búsqueda crítica en un proceso verificable.
El cambio operativo
Antes de excavar, confirmá qué hay debajo.
Ubicar servicios enterrados permite planificar la intervención, reducir daños accidentales y trabajar con una lectura de trayectoria y profundidad.
La excavación avanza con información incompleta sobre lo que hay debajo.
La traza se detecta, se mide y puede registrarse antes de abrir el terreno.

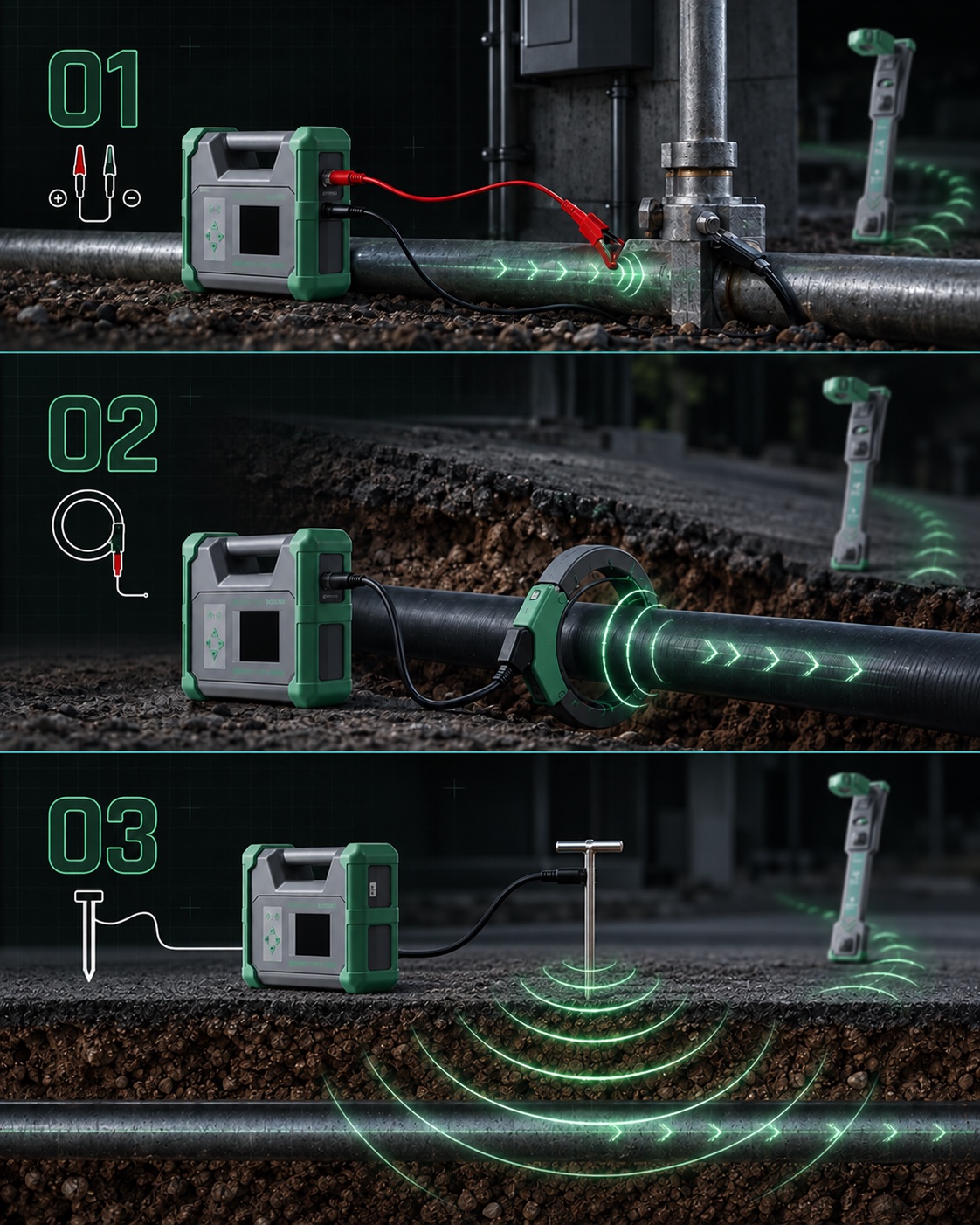

Tres formas de aplicar señal
Una ruta de detección para cada acceso.
El transmisor genera la señal y el receptor sigue su trayectoria. La selección del método depende de la infraestructura y del punto de acceso disponible.
Conexión directa
Inyecta señal sobre un conductor accesible para obtener una identificación controlada.
Pinza
Acopla la señal sin contacto eléctrico directo mediante el accesorio opcional.
Inducción
Aplica la señal desde superficie cuando no existe un punto de conexión conveniente.
Menos riesgo al excavar
Anticipa la presencia de servicios para reducir roturas y exposición del personal.
Lectura más limpia
El análisis de espectro ayuda a reconocer y apartar frecuencias interferentes.
Datos vinculados al lugar
Guarda hasta 1.024 puntos y admite datos de posición GPS internos o externos.
Trabajo profesional
Protección IP65, pantalla color y operación entre -25 °C y 60 °C.
Flujo de localización
De la preparación al registro.
Un proceso ordenado permite elegir la frecuencia, validar la señal y conservar evidencia del recorrido detectado.
Definir el área
Reconocer los servicios esperados y las condiciones del sitio antes de iniciar.
Elegir el método
Trabajar en modo pasivo, conexión directa, pinza o inducción según el acceso.
Seguir la traza
Localizar el eje con pico ancho, estrecho, valle o análisis de espectro.
Validar la lectura
Comprobar profundidad, dirección y corriente de posicionamiento.
Conservar el dato
Guardar los puntos del relevamiento y exportarlos mediante Bluetooth.

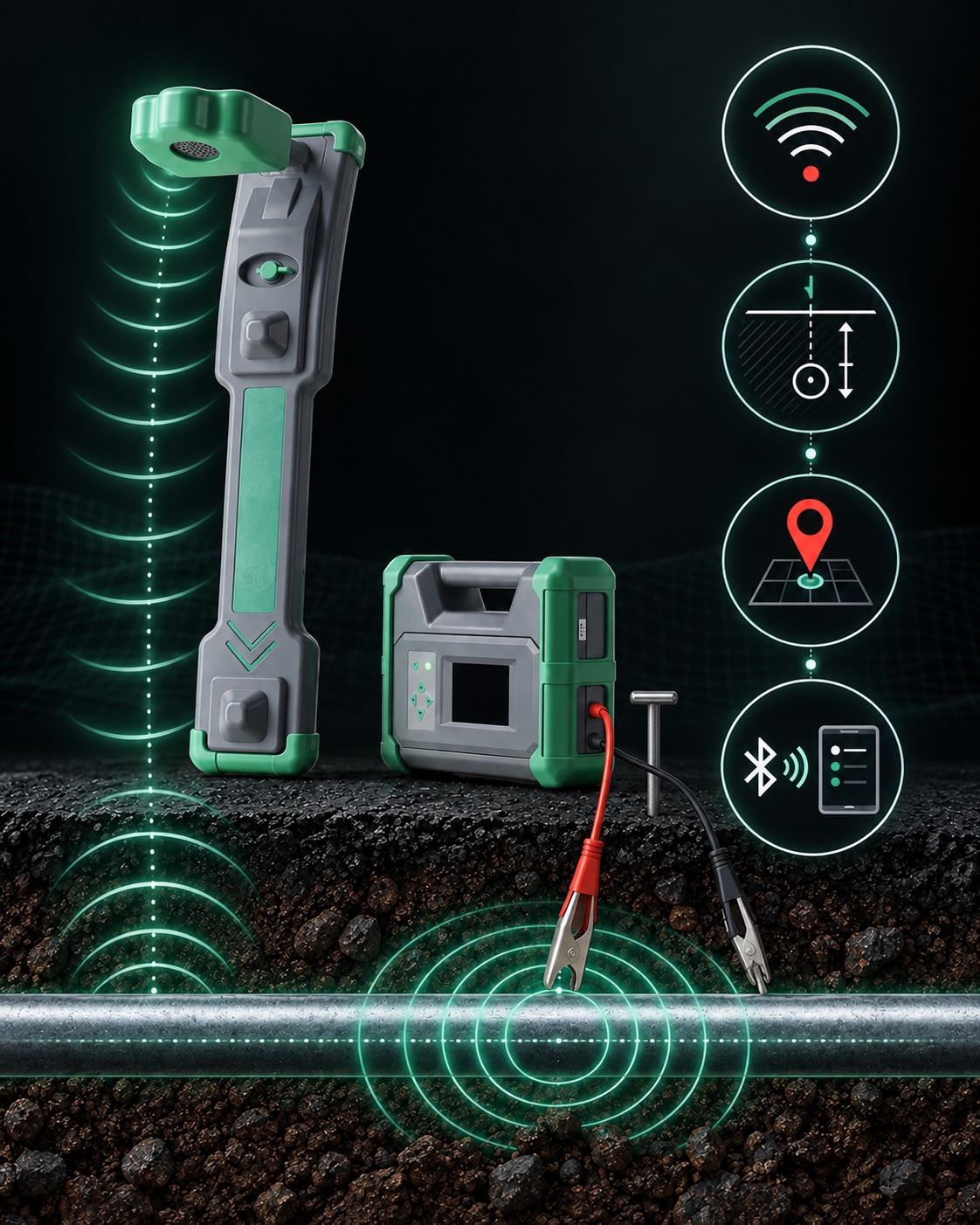

Lectura y registro
Detectar, medir y guardar cada punto.
El PCL30 combina la lectura de trayectoria y profundidad con memoria de campo y exportación por Bluetooth. El relevamiento no termina en la señal: también conserva un registro utilizable.
- 01LCD a color con visualización de profundidad y señal
- 02Modos pico ancho, pico estrecho, valle, curva histórica y espectro
- 03Hasta 1.024 puntos almacenados en el receptor
- 04Bluetooth para exportación inmediata o por lotes
- 05Posición mediante GPS interno, si está equipado, o fuente GNSS externa
Industrias
Sectores donde conocer el subsuelo evita interrupciones.
El PCL30 acompaña operaciones en las que una red enterrada condiciona la seguridad, la continuidad del servicio o el avance de una obra.
Construcción e Infraestructura
Prevención de interferencias antes de excavar, ampliar o mantener una obra.
Ver industriaMinería y Recursos Naturales
Reconocimiento de alimentación, comunicaciones y servicios en áreas operativas.
Ver industriaHidrografía y Transporte
Seguimiento de servicios enterrados en rutas, ferrocarriles y grandes corredores.
Ver industriaAplicaciones
Ver debajo para intervenir mejor.
El sistema se aplica allí donde una excavación, mantenimiento o relevamiento necesita reconocer infraestructura enterrada.
Excavación segura
Revisión previa en obras civiles, movimientos de suelo y mantenimiento.
Electricidad y telecom
Trazado de cables y corredores de servicio en áreas urbanas.
Agua, gas y tuberías
Ubicación de redes metálicas para inspección, reparación y catastro.
Rutas y ferrocarril
Seguimiento lineal de servicios asociados a grandes corredores.
Especificaciones seleccionadas
Receptor y transmisor, lado a lado.
Capacidades principales de ambos componentes, organizadas para compararlas rápidamente.
PCL30 Locator
- Sensibilidad
- 6E-15 T; 5 µA a 1 m (33 kHz)
- Rango dinámico
- 140 dB
- Profundidad
- Máx. 30 m
- Precisión
- ≤2 m: ±2,5%; 2-8 m: ±5%
- Frecuencias activas
- 640 Hz, 1280 Hz, 8, 33, 82 y 197 kHz
- Frecuencias pasivas
- 50/60 Hz; radio 4-24 kHz
- Memoria
- Hasta 1.024 puntos
- Autonomía
- 12 h continuas
- Protección
- IP65
PCL30 Transmitter
- Métodos
- Directo, pinza e inducción
- Inducción
- 8, 33, 82 y 197 kHz
- Conexión directa
- 640 Hz, 1280 Hz, 8, 33, 82, 197 kHz
- Sonda
- 512 Hz, 8 kHz y 33 kHz
- Potencia
- Máx. 10 W; 10 niveles
- Temperatura
- -25 °C a 60 °C
- Dimensiones
- 280 × 220 × 90 mm
- Peso
- 2,3 kg con batería
- Protección
- IP65
Suministro estándar
Dos unidades, un solo sistema de campo.
El paquete reúne el receptor, el transmisor y los accesorios básicos para comenzar el trabajo de campo.
PCL30 Locator ×1
- Unidad principal
- Cargador
- Bolso blando de transporte compartido
PCL30 Transmitter ×1
- Unidad principal y cargador
- Cable de conexión directa de 5 m
- Conector magnético y estaca de tierra
- Cable extensor de 10 m
- Bolso blando de transporte compartido
Puesta en marcha
El equipo entra al flujo de trabajo.
GeoBauen acompaña la selección de método, la preparación de campo y la incorporación del registro dentro del proceso técnico.
Definición
Revisión de redes, condiciones del sitio, alcance y accesorios necesarios.
Configuración
Selección de frecuencias, método de transmisión y parámetros de lectura.
Capacitación
Entrenamiento teórico-práctico sobre detección, profundidad y registro.
Soporte
Acompañamiento técnico postventa y servicio oficial GeoBauen.
